礦用高強度圓環鏈檢測項目及判定準則
來源：www.lwqingdian.com 發布時間：2022年09月13日

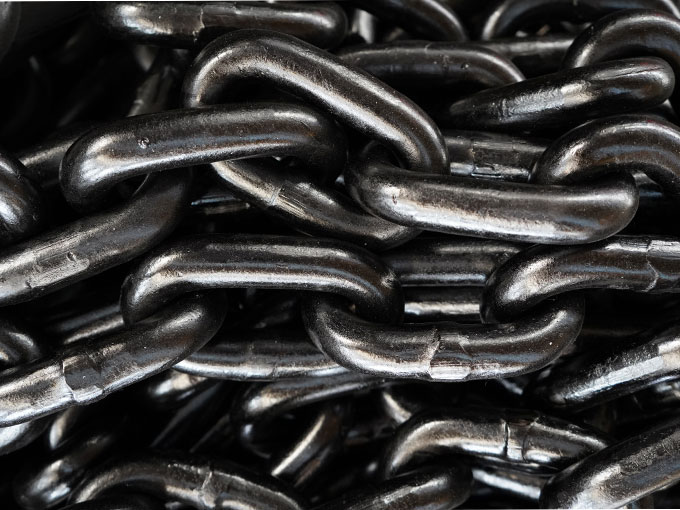

礦用高強度圓環鏈，簡稱礦用圓環鏈或圓環鏈，是一種主要用作刮板輸送機、轉載機、采煤機等一些礦用設備的傳動鏈。設備的正常運行少不了圓環鏈的參與，作為高強度鏈環的連接件，連接環在刮板輸送機的開采和運輸過程中起著重要的作用，直接影響輸送機的運行效率。
礦用圓環鏈是由開口式連接環或者扁平接鏈環組成的，主要用于煤礦大型機械的牽引鏈，是保證礦用設備正常運行的基礎，因此對礦用圓環鏈的檢測是很重要的。
礦用高強度圓環鏈檢測項目
表面質量及尺寸試驗、靜拉伸試驗、疲勞試驗、彎曲撓度試驗、缺口沖擊值檢驗。
（a）出廠檢驗項目包括：表面質量、鏈環尺寸、鏈條（配對）長度、試驗負荷下伸長率、破斷負荷、破斷總伸長率。
（b）型式檢驗項目包括：表面質量、鏈環尺寸、試驗負荷下伸長率、破斷負荷、破斷總伸長率、疲勞強度。
檢測項目判定準則
A類不合格：
a、焊接區含有夾渣、燒傷；
b、焊接處未去毛刺；
c、鏈環表面有目視裂紋及其圓弧部位有明顯凹痕。
鏈環表面有嚴重影響質量的工藝凹痕、銹蝕麻坑等缺陷判為B類不合格。
當B類不合格達到3項時，視為1項A類不合格。
2、圓環鏈尺寸
圓環鏈鏈環的尺寸檢驗不合格分為A、B兩類
當圓環鏈節距不符合標準要求時，判為A類不合格。
B類不合格：
a、小于內寬a；
b、大于外寬b；
c、焊接處大于直徑d1；
d、圓弧半徑r；
e、焊接區長度e；
f、對焊錯口量。
當B類不合格達到3項時，視為1項A類不合格。
3、靜拉伸強度檢驗
將拉伸強度的試驗 、合格判定數應嚴格按照GB/T 12718-2009中表12、表13的規定要求執行。
4、疲勞強度檢驗
圓環鏈疲勞強度當樣本單位檢驗不合格時，應對不合格檢驗項目再抽取兩個樣本單位進行同一檢驗，若兩個樣本單位全部合格，則該項檢驗合格，否則判為不合格。
5、彎曲撓度值檢驗
圓環鏈彎曲撓度值試驗當樣本單位檢驗不合格時，應對不合格檢驗項目再抽取兩個樣本單位進行同一檢驗，若兩個樣本單位全部合格，則該項檢驗合格，否則判為不合格。
礦用圓環鏈是由開口式連接環或者扁平接鏈環組成的，主要用于煤礦大型機械的牽引鏈，是保證礦用設備正常運行的基礎，因此對礦用圓環鏈的檢測是很重要的。
礦用高強度圓環鏈檢測項目
表面質量及尺寸試驗、靜拉伸試驗、疲勞試驗、彎曲撓度試驗、缺口沖擊值檢驗。
（a）出廠檢驗項目包括：表面質量、鏈環尺寸、鏈條（配對）長度、試驗負荷下伸長率、破斷負荷、破斷總伸長率。
（b）型式檢驗項目包括：表面質量、鏈環尺寸、試驗負荷下伸長率、破斷負荷、破斷總伸長率、疲勞強度。
檢測項目判定準則
1、表面質量檢驗
受檢圓環鏈表面質量檢驗不合格分為A、B兩類。
A類不合格：
a、焊接區含有夾渣、燒傷；
b、焊接處未去毛刺；
c、鏈環表面有目視裂紋及其圓弧部位有明顯凹痕。
鏈環表面有嚴重影響質量的工藝凹痕、銹蝕麻坑等缺陷判為B類不合格。
當B類不合格達到3項時，視為1項A類不合格。
2、圓環鏈尺寸
圓環鏈鏈環的尺寸檢驗不合格分為A、B兩類
當圓環鏈節距不符合標準要求時，判為A類不合格。
B類不合格：
a、小于內寬a；
b、大于外寬b；
c、焊接處大于直徑d1；
d、圓弧半徑r；
e、焊接區長度e；
f、對焊錯口量。
當B類不合格達到3項時，視為1項A類不合格。
3、靜拉伸強度檢驗
將拉伸強度的試驗 、合格判定數應嚴格按照GB/T 12718-2009中表12、表13的規定要求執行。
4、疲勞強度檢驗
圓環鏈疲勞強度當樣本單位檢驗不合格時，應對不合格檢驗項目再抽取兩個樣本單位進行同一檢驗，若兩個樣本單位全部合格，則該項檢驗合格，否則判為不合格。
5、彎曲撓度值檢驗
圓環鏈彎曲撓度值試驗當樣本單位檢驗不合格時，應對不合格檢驗項目再抽取兩個樣本單位進行同一檢驗，若兩個樣本單位全部合格，則該項檢驗合格，否則判為不合格。
6、缺口沖擊值檢驗
圓環鏈缺口沖擊值試驗當樣本單位檢驗不合格時，應對不合格檢驗項目再抽取兩個樣本單位進行同一檢驗，若兩個樣本單位全部合格，則該項檢驗合格，否則判為不合格
